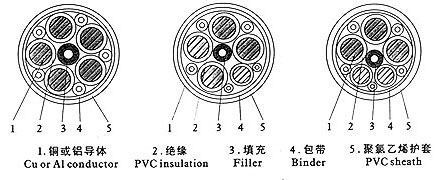

VV22 VLV22型聚氯乙烯绝缘电力电缆

技术参数

标称截面mm²	聚氯乙烯绝缘钢带铠装聚氯乙烯护套五芯电力电缆
	五芯			4+1芯			3+2芯
	外径 mm	重量 kg/km		外径	重量 kg/km		外径 mm	重量 kg/km
	外径 mm	铜芯	铝芯	外径	铜芯	铝芯	外径 mm	铜芯	铝芯
1.5	-	-	-	-	-	-	-	-	-
2.5	-	-	-	-	-	-	-	-	-
4	21.1	804	442	20.7	690	346	20.3	576	250
6	22.6	988	724	22.4	868	580	22.1	748	436
10	26.2	1186	878	25.7	1121	838	25.0	1056	798
16	29.3	1610	1114	28.9	1527	1069	28.3	1444	1024
25	35.5	2522	1749	34.7	2359	1642	33.8	2196	1535
35	38.8	3009	1927	37.5	2773	1808	35.8	2537	1689
50	43.6	4102	2555	42.4	3752	2360	41.0	3402	2165
70	48.0	5205	3038	46.9	4790	2840	45.0	4375	2642
95	54.3	6787	3848	52.4	6221	3560	50.4	5655	3272
120	58.5	8127	4412	57.1	7561	4156	54.9	6995	3900
150	64.5	9892	5248	61.7	8987	4839	58.4	8082	4430
185	70.7	12063	6337	67.9	11003	5834	64.7	9943	5321

聚氯乙烯的绝缘电力电缆的截流量

标称截面mm2	长期连续负荷允许载流量（A）
	无铠装						铠装
	单芯		双芯		三芯及四芯		单芯		双芯		三芯及四芯
	铜芯	铝芯	铜芯	铝芯	铜芯	铝芯	铜芯	铝芯	铜芯	铝芯	铜芯	铝芯
1.5	34		26		24
2.5	45	35	35	27	32	23
4	61	47	45	35	42	33			47	35	42	33
6	77	59	57	43	52	43			59	43	52	43
10	103	80	76	59	69	53	98	75	80	56	69	53
16	138	106	101	77	88	69	129	99	105	76	88	69
25	183	140	131	101	115	91	171	131	140	100	115	91
35	221	170	156	120	140	110	208	160	165	121	140	110
50	272	210	192	148	170	130	255	197	200	147	170	130
70	333	256	235	180	210	160	313	241	245	180	210	160
95	392	302	280	216	250	195	372	287	295	214	250	195
120	451	348	320	247	285	220	429	331	340	247	285	220
150	516	392	365	280	320	250	489	376	380	277	320	250
185	572	436	404	311	355	280	548	422	423	310	355	280
240	667	516			415	325	638	492			415	325
300	751	577			470	365	717	551			470	365
400	876	678			548	428	855	656			548	428
500	1012	766					960	745

0.6/1KV PVC 绝缘及护套电缆在空气中敷设长期连续负荷允许载流量

标称截面mm2	长期连续负荷允许载流量（A）
	无铠装						铠装
	单芯		双芯		三芯及四芯		单芯		双芯		三芯及四芯
	铜芯	铝芯	铜芯	铝芯	铜芯	铝芯	铜芯	铝芯	铜芯	铝芯	铜芯	铝芯
1.5	23		19		16
2.5	32	24	26	20	22	16
4	41	31	35	26	30	22			36	27	30	23
6	54	41	44	34	37	29			45	35	37	29
10	72	55	60	46	52	39	76	58	60	46	52	39
16	97	74	79	61	65	51	100	77	81	62	65	51
25	122	102	107	83	87	67	135	104	106	81	87	67
35	162	124	124	95	105	83	164	126	128	99	105	83
50	204	157	155	120	130	105	205	158	160	123	130	105
70	253	195	196	151	160	130	253	195	197	152	160	130
95	272	214	238	182	195	155	311	239	240	185	195	155
120	356	276	273	211	230	180	356	276	278	215	230	180
150	410	316	315	242	265	205	410	316	319	246	265	205
185	465	358	357	274	300	235	466	359	360	279	300	235
240	552	425			355	275	551	424			355	275
300	636	490			405	320	632	486			405	320
400	757	589			280	384	764	587			480	384
500	886	680					882	677
